SHK-MS 一体化中压快速切换成套装置

在持续大约100ms左右的“电压暂降”期间，一些控制重要生产设备的交流接触器、低电压保护等敏感负载无压释放，变频设备停止供电，由此导致重要生产设备停运的事故时有发生。

为有效防止“电压暂降”、电源短路及电源开路故障导致的重要敏感设备停运的事故，我公司专门研制出SHK-MS型一体化中压成套快切装置。

在线咨询

产品详情

构成原理
功能特点
型号参数
订货须知

构成原理

★ 产品的构成

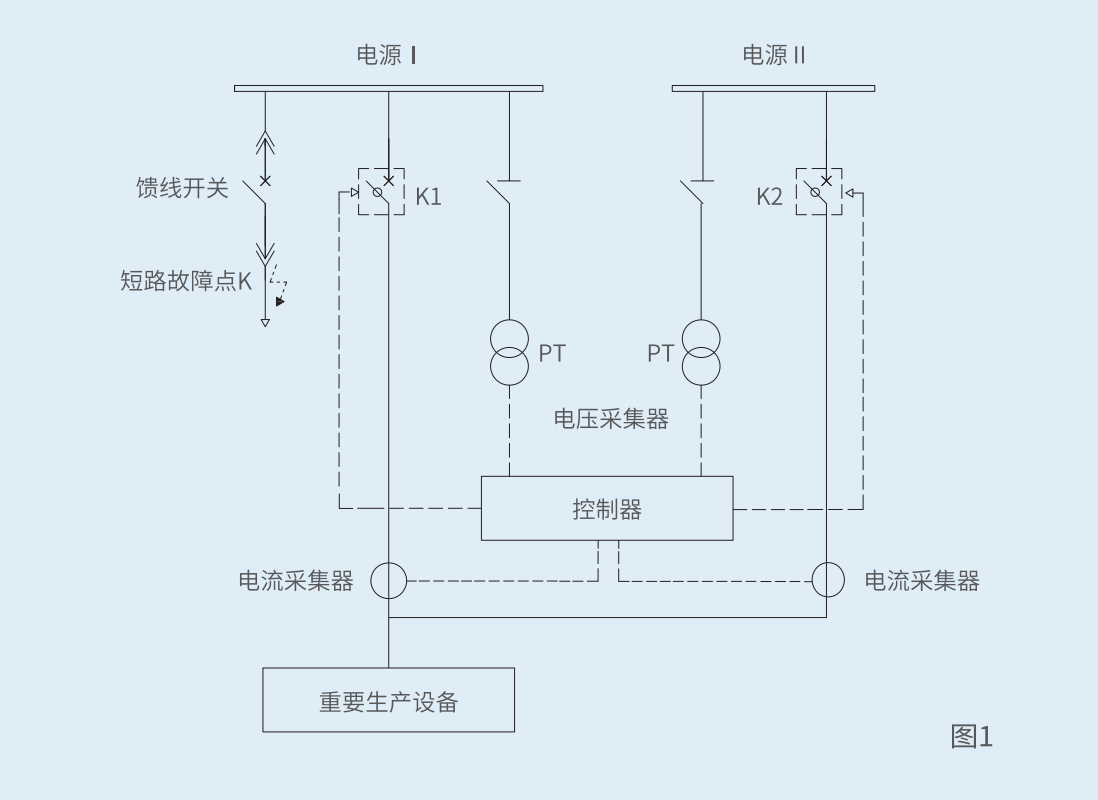

SHK-MS型一体化中压成套快切装置主要由执行部件电源进线断路器K1和电源进线断路器K2、控制器以及电流电压采集器等组成。

功能特点

★ 产品功能

★ 快速切换

电压暂降时，可在控制设备未释放、变频设备未断电前切换，保障敏感设备运行。中压电机设备能在电压、频差、相角差等条件未破坏前切换，冲击极小。

★ 智能控制

装置自动切换后系统恢复正常，用户可选 “自动 / 手动回切”。控制两进线及母联开关时，装置按开关状态自动选切换对象。

★ 微机综保

快切控制器具备常规微机综保的电压监测、越限报警、过流保护等功能，也可配置用户指定综保，能取代进线柜。

★ 远程通讯

本装置配置了RS485通讯接口，可以按照用户给定的通讯规约与监控中心实现数据远传，并可按照监控中心的命令进行远程操作。

★ 事件记忆

本装置可记录线路短路或装置故障发生的时间、类型、相别及故障时的电流、电压等电气参数。

● 产品特点

● 一体化设计

本装置利用短路故障快速识别技术和过零开断技术开发的控制器作为核心控制部件，利用快速涡流驱动技术开发的快速真空断路器作为执行部件，一体化设计，成套供货，实现了真正意义上的切换无扰动。与常规“无扰动”快切装置相比，克服了切换时间长、只适用于同步电机和只能对电源开路实现切换无扰动的弊端。

● 切换速度快

利用快速涡流驱动技术开发的快速真空断路器作为执行部件，合闸时间可以做到10ms左右，分闸时间可以控制在5ms以内，控制器可在5ms内判断出短路电流的有效值和过零点，并根据切换对象及故障类型按照并行切换方式或串行切换方式下达切换指令，对于控制类设备和变频设备可以在20ms内完成切换，对于电机类设备可以在30ms之内完成切换。

● 切换无扰动

采用“并行切换”方式，控制类设备所带的重要辅机、变频器供电的重要生产设备在切换过程中几乎无冲击，在30ms之内电动机端电压与备用电源之间的频差、压差、相角差都很小的情况下完成切换，冲击很小。

● 使用寿命长

本装置中快速真空断路器采用直线运动的快速涡流驱动机构，没有复杂的传动机构和转动部件，磨损极小，机械寿命及可靠性大大提高。同时，本装置系过零点开断，与普通断路器相比开断过程中电弧对触头释放的能量大幅度减少，不仅提高了断路器的开断能力，而且开断寿命明显提高。

型号参数

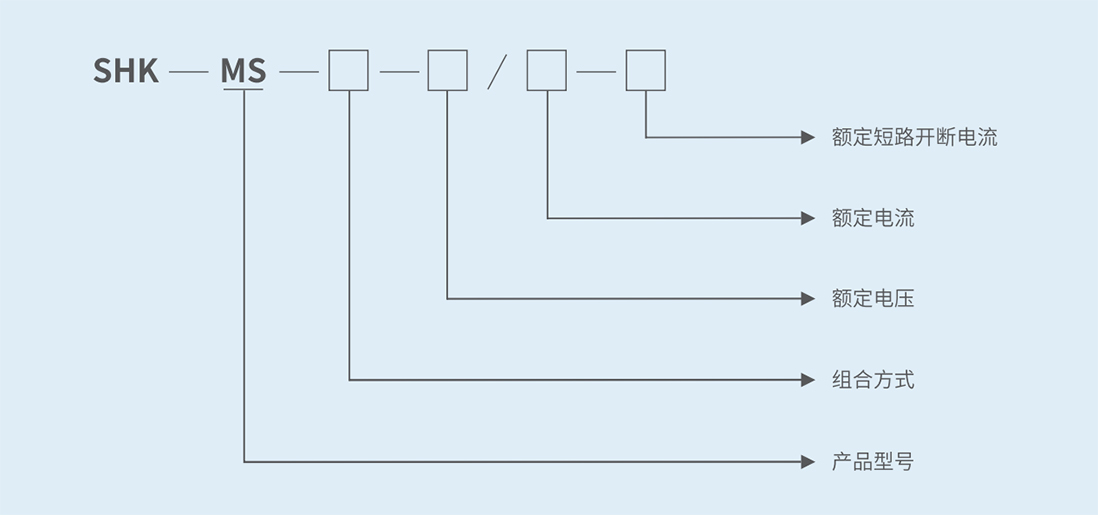

★ 型号规格

★ 技术参数

参数类型	参数名称	数值范围		单位
额定参数	额定电压	6、10	35	kV
	额定电流	1600~4000	1250~2500	A
	额定频率	50（60）	50（60）	HZ
绝缘水平	1min工频耐受电压	6/30、10/42	95	KV
绝缘水平	雷电冲击耐受电压	6/60、10/75	185	KV
开断能力	额定短路开断电流	31.5、40、50、63	31.5、40	KA
	2s额定短时耐受电流	31.5、40、50、63	31.5、40	KA
	额定峰值耐受电流	80、100、125、160	80、100	KA
机械特性	主回路直流电阻	$<$ 100		$μ Ω$
	并行切换时间	$\leq$ 20		ms
	串行切换时间	$\leq$ 30		ms
	电机设备的切换冲击	$<$ 4		倍
	变频设备的切换冲击	无
	控制设备的切换冲击	无

★ 应用方案

● 单机切换

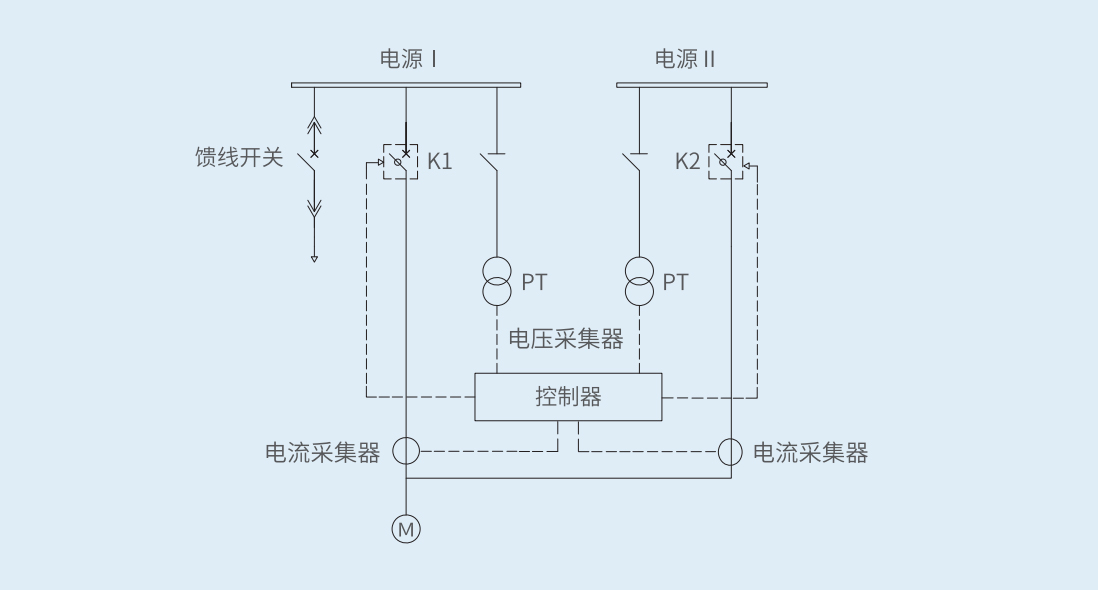

对于容量较大或较重要的中压电动机或容量较大的变频器可以选择单机切换，如图。

● 分组切换

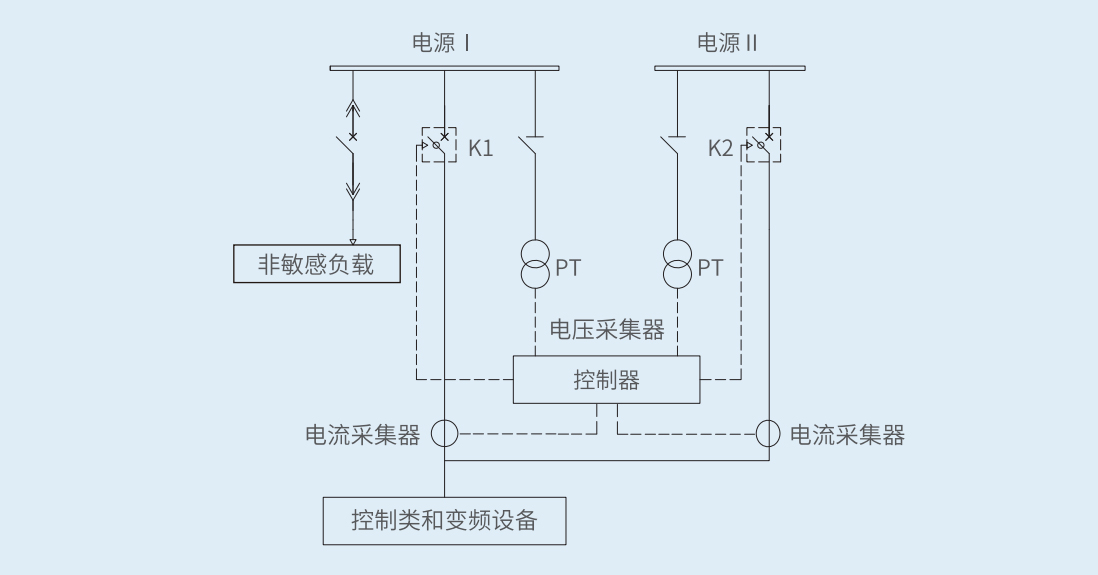

对于中小型变频器建议采用集中供电的分组切换方案，如图。

● 整组切换

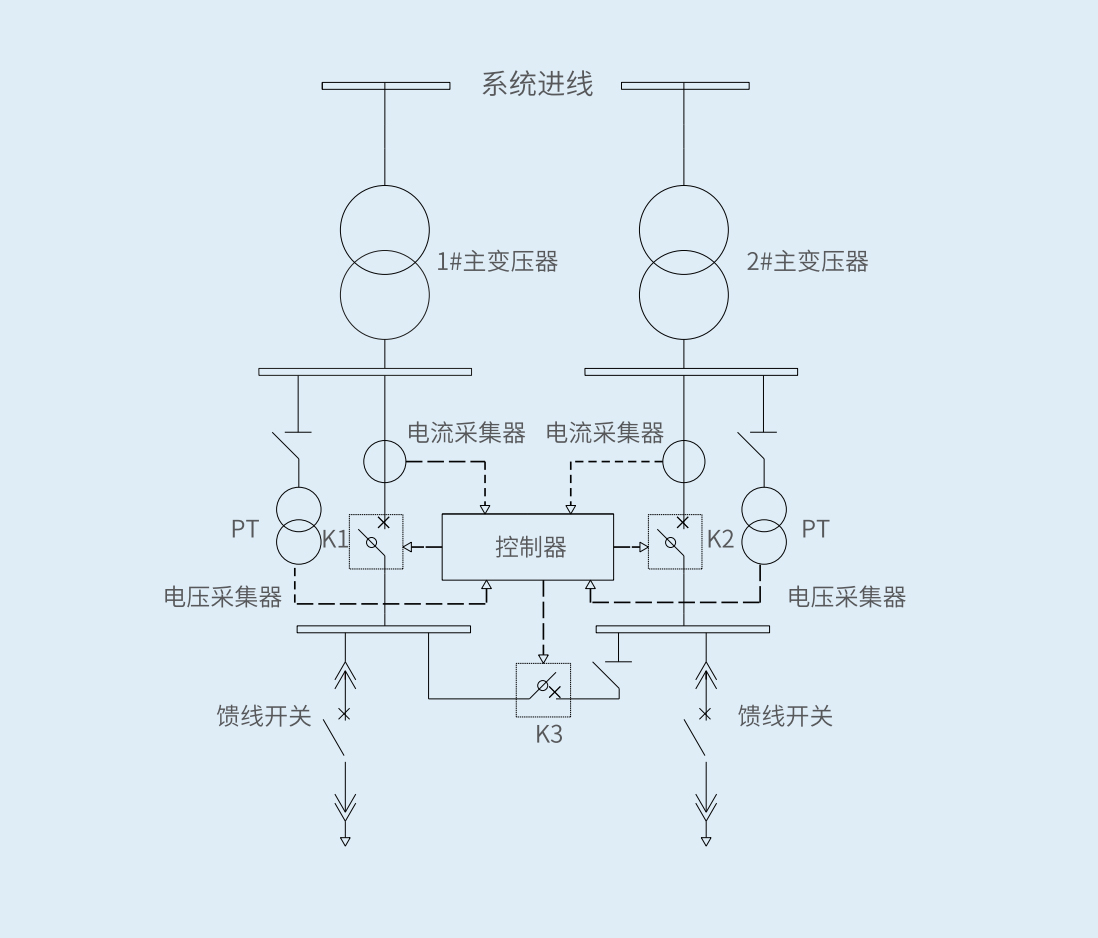

作为后备手段，总降变电站中压母联开关或分站母联开关由本公司开发的切换控制器结合现场的母联开关和两进线开关构成整组切换方案，在200～300ms完成切换，如图。

若进线开关和母联开关都采用快速真空开关K1 、K2 、K3 则可将整体切换时间缩短到30ms以内。

● 用来实现双电源之间的快速切换

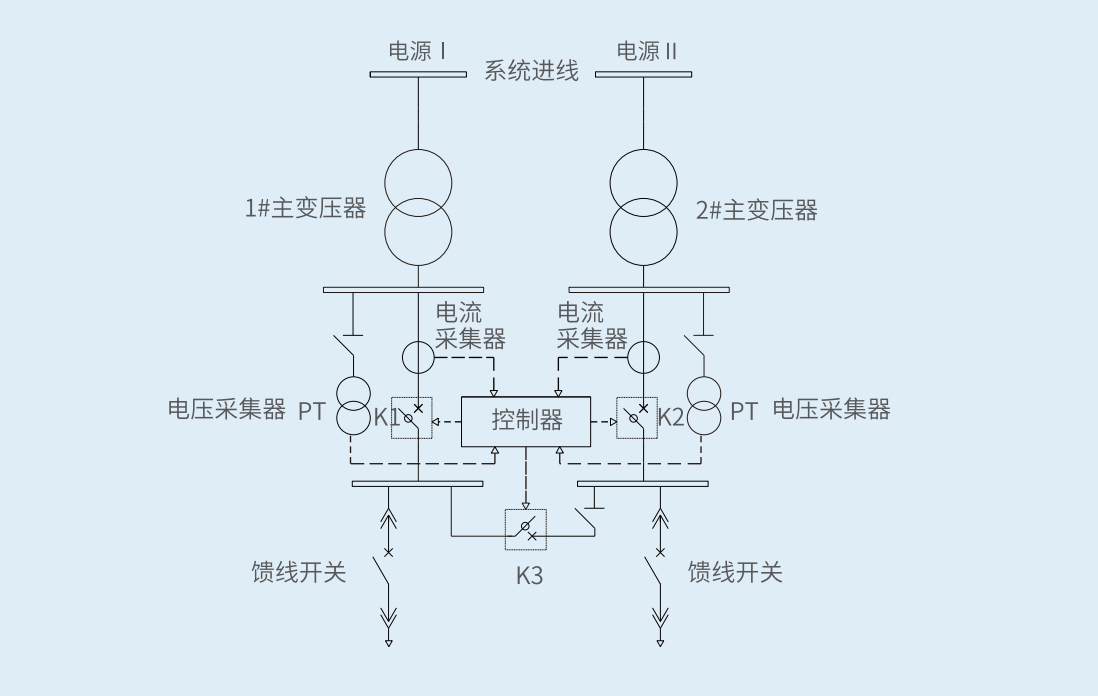

如图所示，一体化中压快速切换装置用作变电站的进线柜和母联柜，由快切控制器统一协调控制。当电源Ⅰ（或电源Ⅱ）发生短路或电压暂降时，可在20ms-30ms之内通过母联开关将10kVI段（或10kVI段）的负荷转由2#主变压器（1#主变压器）供电，避免因电压暂降导致重要敏感负载的停运事故。

● 用来实现重要敏感负荷的无冲击合环

如上图所示，正常运行时1#主变压器和2#主变压器分别带10kVⅠ段和10kVⅡ段运行，如果由于负荷、线路、主变等参数的不平衡导致“合环角”超过允许值时，1#主变压器（或2#主变压器）检修退出运行操作或检修结束需要恢复运行操作，都会造成对10kVⅠ段（或10kVⅡ段）负荷的短时停电。如果10kVⅠ段（或10kVⅡ段）带有重要敏感负荷，就会带来经济损失甚至政治影响。

进线电源开关K1、K2 和母联开关都采用一体化中压快速切换装置后，就可实现无冲击合环操作，避免对敏感负荷的短时停电。如上图所示，当1#主变压器（或2#主变压器）需要检修退出运行时，通过快切控制器按照预先设定的合环操作程序，先控制母联开关K3合闸，待母联开关合闸到位立即控制进线开关K1（或进线开关K2）分闸，保证在合环操作过程中对敏感负荷的连续不间断供电。

当1#主变压器（或2#主变压器）检修后需要恢复运行时，快切控制器先控制进线开关K1（或进线开关K2）合闸，待进线开关K1（或进线开关K2）合闸到位立即控制母联开关K3分闸，恢复正常运行方式，保证在合环操作过程中对敏感负荷的连续不间断供电。

订货须知

★ 使用条件

环境温度：-20℃~+40℃。

海拔高度：≤2000m（高海拔地区按海拔系数矫正）

周围空气湿度：日平均湿度≤96%、月平均湿度≤90%。

地震烈度：8度（水平加速度0.25g、垂直加速度0.105g）

使用环境：不得有粉尘、煤气、烟气等具有爆炸性、腐蚀性和易燃性的混合物。
