★ 基本特征

多年来弹簧储能式真空断路器以其绝缘水平好、动作稳定的优点，在中压配电网得到广泛的应用。但由于采用弹簧储能机构分闸时间长，在配网系统发生短 路引发电压暂降和短时中断，系统中的重要敏感负荷将会发生停车事故，给 企业带来巨大的经济损失，针对此问题，凭借多年高速开关研究的丰富经验，galaxy银河电气研制出了一款(HVB)涡流斥力弹簧操作机构的户内双速真空断路器，它系列齐全，分闸速度快，性能稳定可靠。广泛应用于能源、基础设施、工业、商业及民用建筑领域的中压配电网络保护及控制中，能够在20ms内切除短路故障，满足上级母线电压快速恢复的要求。

★ 设计原理

● 操作机构

· 采用技术先进的涡流斥力技术和传统可靠的弹簧操作机构相融合的新型操动机构，具有两种分闸速度、结构稳定

· 弹操储能机构具有可靠经济、运行稳定、故障率低、机械储能可保证在小母线失电或者电子器件损坏情况下手动储能、机械分合闸操作

· 涡流斥力结构具有原理简单，传动机构少、响应速度快

● 作用原理

产品结构：HVB系列通用快速真空断路器由真空灭弧室、缓冲器、弹簧操作机构、涡流斥力构件、高精度快速充电开关电源、框架底座等组成。

储能：储能电动机接通时断路器能自动进行电动储能。倘若储能电动机断开，可将储能手柄插入插口内，按逆时针旋转手柄可完成手动储能。储能完毕后，储能状态显示牌显示储能状态。

合闸操作：合闸操作必须在储能满的状态下进行。手动合闸可通过按下面板合闸按钮，也可通过远程控制实现合闸操作。合闸操作完成后，可由合闸状态指示装置进行指示。

分闸操作：共有三种分闸操作方式；1、在合闸状态下按面板分闸按钮可以进行分闸操作；2、通过涡流斥力机构操作实现6ms内快速分闸；3、通过电磁铁线圈操作实现35ms内分闸，三种分闸方式可以同时进行互不影响。

防跳功能：合闸操作当用户选用断路器内部防跳时，在合闸信号未及时切除的情况下，防跳继电器可在合闸后切断合闸线圈回路 以实现防跳功能。

重合闸功能：具备传统弹操开关的重合闸功能。

● 技术特点

兼容性：HVB系列通用快速真空断路器是在VS1型断路器基础上增加涡流加速机构，保留VS1型断路器所有优点，与VS1型断路器可直接互换通用。

双速性：具备快速分闸，采用涡流加速技术实现分闸时间小于6ms，配合快速识别判断技术，可在20ms内切除短路事故，避免造成的大面积停电事故；也具备常规分闸，分闸时间小于35ms。

安全性：HVB系列通用快速真空断路器采用弹簧机械储能，在小母线失电情况下仍具备手动储能以及手动紧急分、合闸操作。

● 快速开关的优势

减少短路故障对设备的冲击：电力系统短路事故时常发生，对系统中电缆、变压器、开关柜冲击较大，短路能耗极大，按照现有继电保护标准要求具有速断性（在100ms内切除故障点，受综保出口20ms以上，开关分闸时间60ms以上限制)。使用快速开关+故障快速识别技术可以提高到20ms 切除故障，减少短路能耗，保障电缆、变压器、开关柜的使用寿命。

减少生产系统由于短路故障大面积停产经济损失：电力系统短路故障发生，造成母线电压暂降，20ms内切除故障点，快速恢复非故障区域供电稳定性，保证生产系统可靠持续运行。

★ 使用环境

正常使用条件：

· 正常运行条件：户内型设备

· 环境空气温度： -25℃~+40℃(在24小时内测得的平均值不大于：+35℃

 · 相对湿度

· 日平均值:≤95%

· 月平均值:≤90%

· 海拔高度:不超过1000米

特殊使用条件：

· 对于特殊使用条件，需由用户和制造厂协商

· 海拔高度超过2500m

· 可用于高污染环境

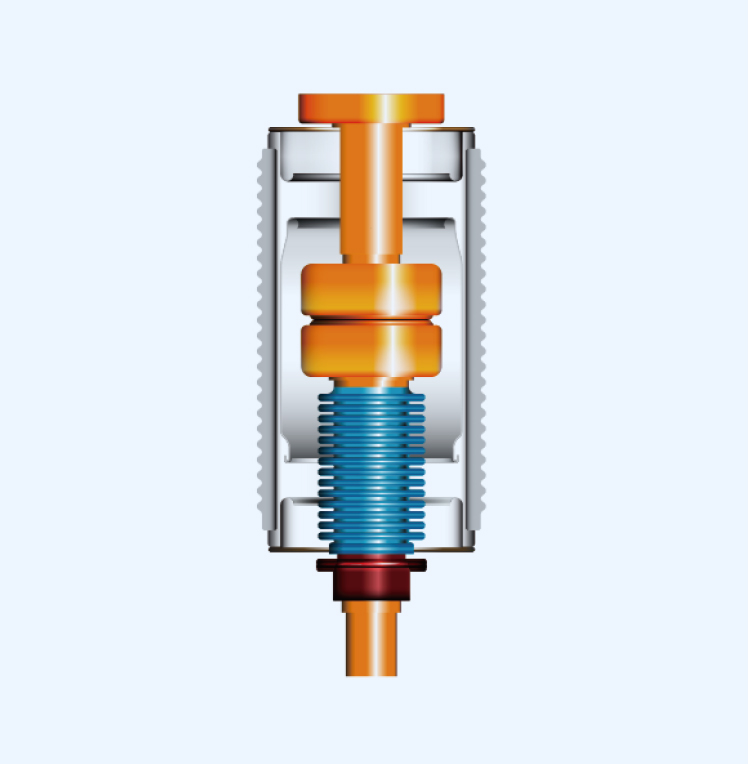

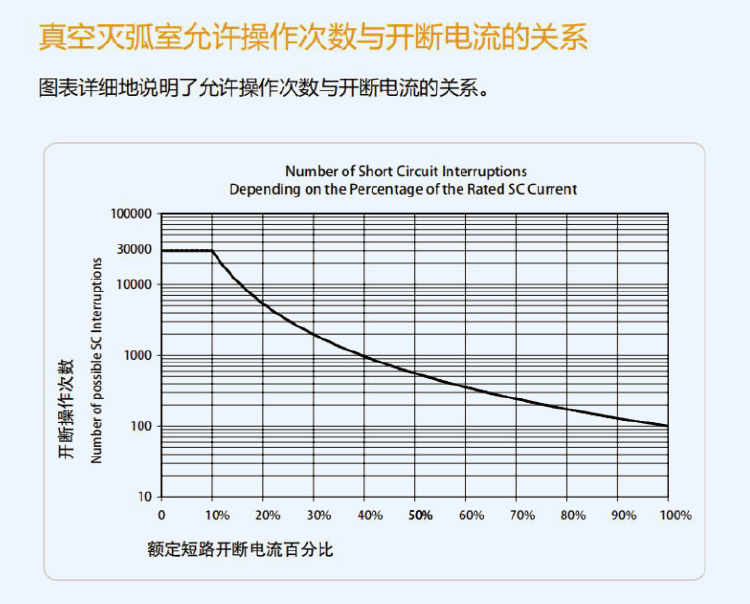

● 真空灭弧室

· 加强型杯状纵磁灭弧技术，动静触头表面电弧分布均匀、弧柱电压低、电寿命高

· 波纹管结构布局合理，分合闸采用双向缓冲技术，波纹管受力小、灭弧室机 械寿命高

· 采用单节瓷壳、双层叠结构设计，产品强度高、性能稳定

· 全自动化的生产设备、高洁净度的装配环境、先进的质量控制和检验设备、 高度一致性的质量水平

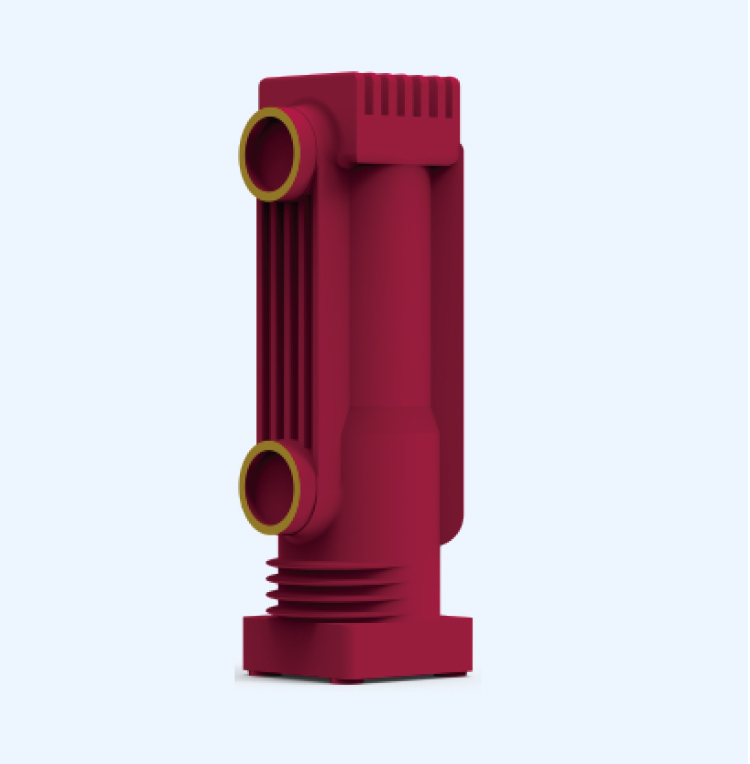

● 固封极柱

· 采用先进的APG自动压力凝胶工艺，真空灭弧室以及主导电回路、安装元件等采用进口环氧树脂一体浇注成型，解决了环境耐受问题

· 特殊的固封工艺及独特的结构设计，采用电气性能优异的阻燃材质，局放值低

· APG技术消除了大型浇注件的表面缺陷和内应力，提高了材质的致密性、机电性和稳定性

· 采用特殊的包缓冲层工艺，保证缓冲层与真空灭弧室、环氧树脂之间可靠的界面特性和固封极柱产品长期带电运行的可靠性，真空灭弧室表面不受外部机械力和外部环境的影响（如灰尘、潮湿、污秽、高海拔、小动物等），进一步改善了电场的分布效果

● 应用领域

· 用于新增工程的开关柜配置

· 用于现场老式开关的改造

· 用于新能源系统短路故障快速切离场合

· 用于故障快速切离，快速恢复非故障区域供电、生产系统持续运行的场合

● 环境保护

安徽galaxy银河电气将环保目标定位于从断路器设计到其寿命终了都积极参与环境保护，遵照客户和最终用户的环保要求，促进追求人类可持续发展的环保。

● 承诺

galaxy银河电气承诺对产品实施长期的环保措施。有鉴于此，HVB双速真空断路器产品系列产品已经被设计为环保型产品，特别体现在该产品的可回收性方面。 其所使用的材料，包括导体和绝缘体在内，均具有标识很容易分开。

★ 试验及质量控制

● 型式试验

· 绝缘试验

· 主回路电阻测量

· 温升试验

· 短时耐受和峰值耐受电流试验

· 辅助和控制回路的附加试验

· 短路电流关合和开断试验

· 电寿命试验

· 机械操作试验

● 出厂试验

· 设计和外观检查

· 主回路绝缘试验

· 辅助和控制回路绝缘试验

· 主回路电阻测量

· 机械特性试验

· 机械操作试验

· 配柜试验

● 体系保证

在生产过程中，每一台断路器均采用先进的加工工艺，经受严格的常规系统试验，以检查其品质和一致性，符合ISO9001:2015质量保证体系的要求，每台断路器均由质量控制部门在出厂证书的试验报告上签字，以保证产品的可追溯性和产品的质量。

★ 主要规格及技术参数
