SHK-GKLX微机消谐装置
微机消谐装置将微机技术用于电网电压监测报警和远程遥信，利用计算机快速、准确的数据处理能力实现故障报警等功能。通过对系统电压采集，对电网谐振时的各种频率成份进行快速傅里叶分析，准确的辨别
出：过压故障、低压故障、失压故障、接地故障、断线故障和铁磁谐振故障。本装置对电力系统的运行故障均准确判断，动作迅速。如果是接地、过压、低压、失压、失电、断线等故障，微机控制器发出报警驱动信号，使外部报警电路立刻工作，发出报警；如果是电网谐振，无论是倍频（3倍频）、分频（2分频、3分频）还是工频，微机控制器都可有效识别并立刻发出指令使消谐电路投入，实现快速消谐，并发出报警。完善地实现了电压监测、接地监测、消除谐振等功能，并能实时记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。
构成原理
电力系统中由非线性感性元件和容性元件组成的振荡回路在系统正常运行时，PT开口三角的零序电压 3Uo为0V,波动范围不会超过10V,是不会产生谐振的。但当系统发生扰动时，常见如倒闸操作合空载母线，大负荷自动投切，母线单相接地故障、弧光短路保护动作等，都可能使系统母线电压出现不平衡现象，使单相或多相的对地电压瞬间升高，三相对地电压不对称，从而导致中性点发生偏移而产生零序过电压。同时PT在过电压下会产生很大的谐波电流，导致内部铁芯饱和，电感逐渐降低，使二次侧的波形发生畸变当畸变足够大时，就会使振荡回路产生铁磁谐振，危及配电网的安全。
当铁磁谐振产生时，由于非线性铁磁元件的饱和效应限制了过电压的幅值，振荡回路的损耗也会使谐振过电压减小。但谐振过电压会从PT高压侧吸收很大的能量，产生很强的过电流，为保护PT不被损毁，消谐电路投入立即对谐振进行消除。

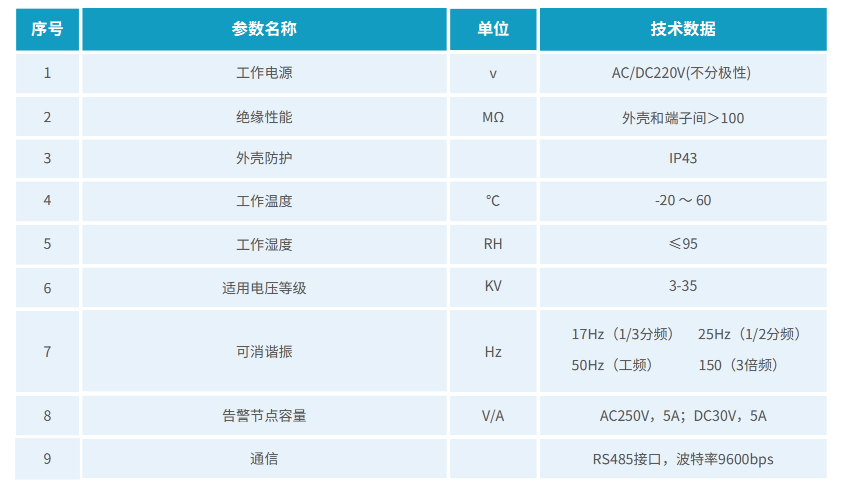

功能特点
★ 产品功能
● 产品特点
● 模块化设计
模块化设计，结构紧凑，高速DSP核处理器使运算实时性和动作准确性得以保证
● 实时监控
实时监控系统状态，对出现的异常运行状态做出准确判断，并及时动作；工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；
● 故障追忆
故障追忆功能，显示最近20次历史故障记录
● 性能稳定
具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用
● 安全可靠
双硬件看门狗电路确保软件运行的可靠性
● 操作便捷
中文液晶显示，运行状态清晰，菜单式操作，方便易用
