构成原理
装置在正常运行时，柜内智能微机装置实时不间断的检测PT提供的电压信号，一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象，智能微机装置利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确地对系统各种状态进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示、远程通信和数据保护等功能。
当系统出现谐振时，本装置根据系统谐振的不同频率实现快速消除谐振，并输出相应的开关量接点，用于报警，并快速实现液晶显示。
装置具有RS485接口，配有标准的Modbus通讯规约，与用户微机监控系统实现数据远距离通讯和数据传送。

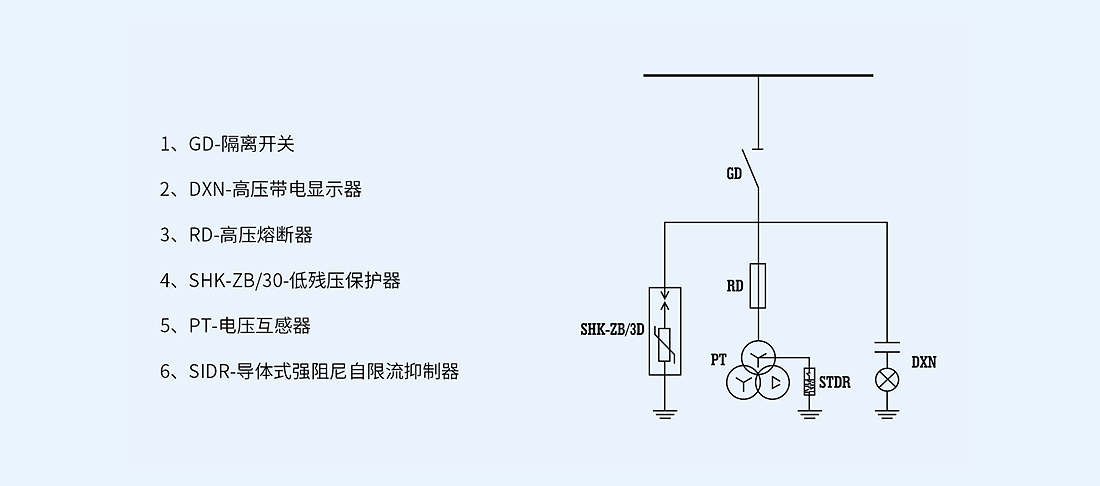

固定式一次系统图及构成

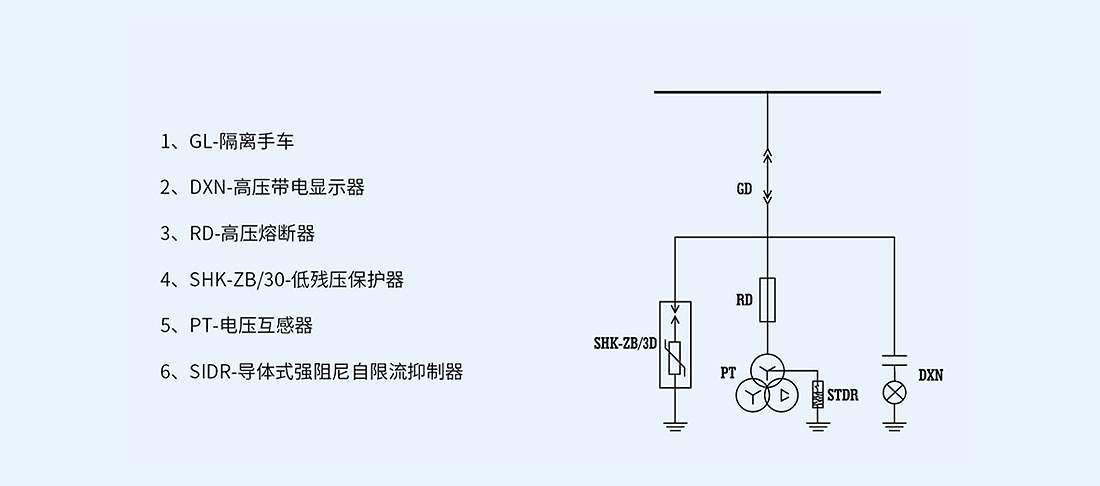

手车式一次系统图及构成
功能特点
★ 产品功能
★ 低残压保护技术
低残压保护器（SHK-ZB/30）能够平缓过电压的上升沿并削平电压尖峰，能耐受过电压产生的超大能量，可消除系统过电压保护的死区。
★ 抑制铁磁谐振技术
SHK-SIDR导体式强阻尼自限流抑制器能够从根本上消除电压互感器产生的铁磁谐振。
★ 提高PT饱和水平
SHK-USPT产品采用的励磁技术，其主绝缘为树脂材料，采取真空浇注后再压力注射，保证产品的绝缘性能优良。
★ 智能微机控制器ZK
控制器是本装置核心控制部件，通过采集的电压信号，实时显示系统的三相相电压、线电压，实时对系统的谐波含量进行监测。
● 产品特点
● 过电压保护优化
消除系统过电压保护死区。
● 过电压吸收防护
吸收大能量的系统过电压，实现低残压保护。
● 经济实用优势
取代PT柜，性价比高。
● 电压监测显示
实时监测母线电压，具有带电显示功能。
● 智能控制监测
模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证。实时监控系统状态，对出现的异常运行状态做出准确判断，并及时输出相应的开关量接点信号，用于报警。
● 通讯与运行保障
工业标准的RS485通讯接口，可以向上位机传送系统的运行状态。双硬件看门狗电路确保软件运行的可靠性。
● 人机交互便利
液晶显示，运行状态清晰，菜单式操作，方便易用。
● 谐振消除功能
消除系统铁磁谐振的功能。
● 安全防护设计
设置有快速脱离器，防止过压保护器失效发生的爆炸事故。
● 消谐功能完备
具备二次消谐功能。
型号参数
●产品主要参数
额定电压：kV 3 6 10 20 35
额定频率：Hz 50
2ms方波电流：A 3200A（10kV）
●智能微机控制器参数
电源电压：AC/DC 220+10%
通讯接口：RS485
通讯协议：Modbus
●规格型号
SHK-XGB-D-（类别）-（额定电压） / （S1表示隔离手车式结构，S2：表示隔离开关型式结构）
订货须知
● 环境条件
环境温度：-30℃~+60℃
大气压力：80~110kPa
空气相对湿度：90%（25℃），50%（40℃）
海拔高度：<2000m，特殊高度可根据用户要求制作。安装地点应能防御风、雨和防尘设施
使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有较严重霉菌存在。
