构成原理
★ 使用双速快速开关的优势
· 防止短路故障穿越上级母线
· 降低短路对主变及发电机的冲击
· 减少短路电流对故障点设备损伤
· 增加系统动热稳定裕量
· 增加用电系统运行可靠性
★ 正常使用条件
a)周围空气温度不超过 +40℃，最低周围空气温度为-25℃;
b)日相对湿度的平均值不超过 95%；月相对湿度平均值不超过 90%；水蒸气压力日平均值不超过 2.2kPa，月平均值不超过 1.8kPa；
c)海拔不超过 2000m；
d)周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；
e)来自开关设备和控制设备外部的振动或地动是可以忽略的。
★ 特殊使用条件
在超出GB/T11022和本安装使用说明书规定的正常环境条件下使用时，由用户与工厂共同协商确定允许范围及技术措施。
功能特点
★ 产品功能
★ 增加用电系统运行可靠性
增加用电系统运行可靠性
★ 增加系统动热稳定裕量
增加系统动热稳定裕量
★ 减少短路电流对故障点设备损伤
减少短路电流对故障点设备损伤
★ 降低短路对主变及发电机的冲击
降低短路对主变及发电机的冲击
★ 防止短路故障穿越上级母线
防止短路故障穿越上级母线
● 产品特点
● 防止短路故障穿越上级母线
防止短路故障穿越上级母线
● 降低短路对主变及发电机的冲击
降低短路对主变及发电机的冲击
● 减少短路电流对故障点设备损伤
减少短路电流对故障点设备损伤
● 增加系统动热稳定裕量
增加系统动热稳定裕量
● 增加用电系统运行可靠性
增加用电系统运行可靠性
型号参数
★ 技术参数
| 项目 | 单位 | 数值 | ||||
| 额定电压 | kV | 12 | ||||
| 额定频率 | Hz | 50 | ||||
| 额定绝缘水平 | 1min 工频耐受电压（有效值） | kV | 42/48 | |||
| 额定绝缘水平 | 雷电冲击耐受电压（峰值） | kV | 75/85 | |||
| 额定电流 | A | 630 | 630 | 630 | 1250 | |
| 1250 | 1250 | |||||
| 额定短路开断电流 | kA | 20 | 25 | 31.5 | ||
| 额定短路关合电流（峰值） | kA | 50 | 63 | 80 | ||
| 额定短时耐受电流 (4s) | kA | 20 | 25 | 31.5 | ||
| 额定峰值耐受电流 | kA | 50 | 63 | 80 | ||
| 辅助回路工频耐受电压 (1min) | V | 2000 | ||||
| 机械寿命 | 次 | 30,000 | ||||
| 额定短路开断次数 | 次 | 50 | ||||
| 动静触头允许磨损累计厚度 | mm | 3 | ||||
| 额定操作顺序 | O - 0.3s - CO - 180s - CO | |||||
| 主导电回路电阻 | 额定电流 | A | 630A | 1250A | ||
| 主导电回路电阻 | 不含触臂 | μΩ | ≤35 | ≤30 | ||
| 主导电回路电阻 | 含触臂 | μΩ | ≤45 | ≤40 | ||
| 涡流加速分闸时间 | ms | 6±1ms | ||||
| 线圈分闸时间（额定电压） | ms | 25 - 50 | ||||
| 线圈合闸时间（额定电压） | ms | 35 - 70 | ||||
| 额定操作电压 | 涡流加速分闸 | V |
DC220V 或 DC110V 动作范围 85 - 110%， AC220 动作范围 85 - 110% |
|||
| 额定操作电压 | 线圈分闸脱扣 | V |
AC220V 动作范围 85 - 110%， DC220V 或 DC110V 动作范围 65 - 110% |
|||
| 额定操作电压 | 线圈合闸脱扣 | V |
AC220V、DC220V 或DC110V动作范围 85 - 110% |
|||
| 储能时间 | s | ≤15 | ||||

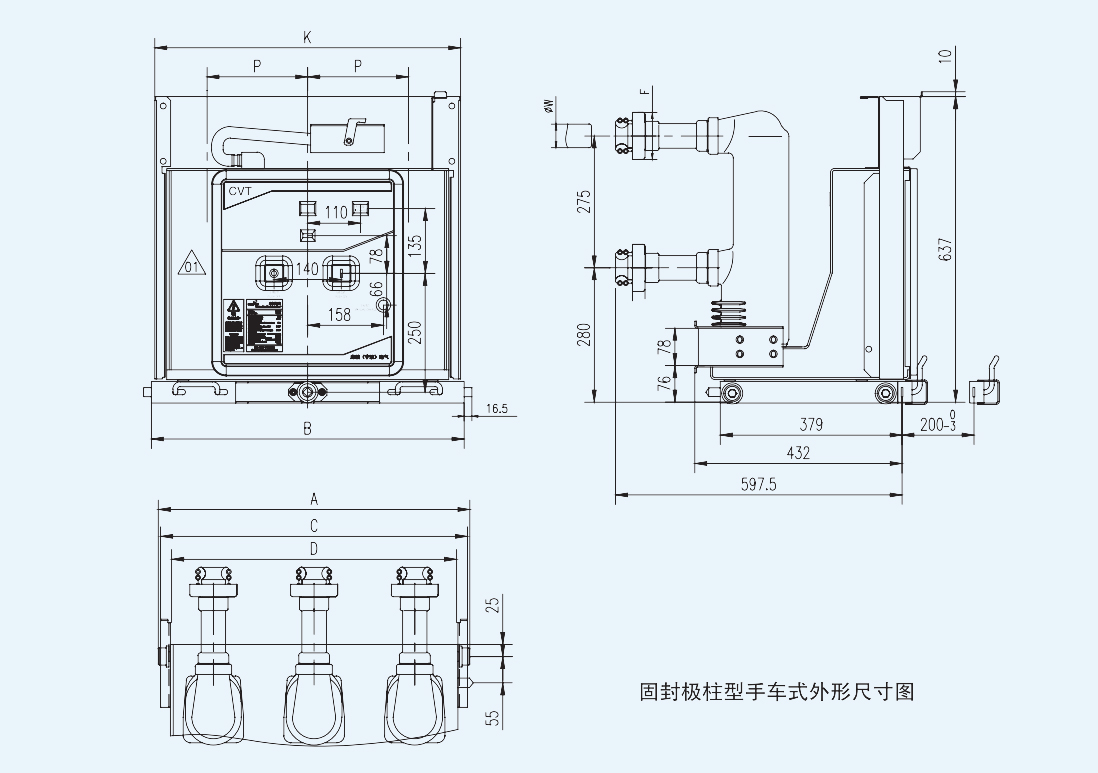

| 参数 | 单位：mm |
| 额定电流 | 额定短路开断电流 | P | A | B | C | D | K | F | 配静触头 ΦW |
| 630A | 20kA, 25kA, 31.5kA | 210 | 650 | 652 | 640 | 594 | 638 | Φ89 | Φ35 |
| 1250A | 20kA, 25kA, 31.5kA | 210 | 650 | 652 | 640 | 594 | 638 | Φ99 | Φ49 |
| 630A | 20kA, 25kA, 31.5kA | 275 | 850 | 852 | 838 | 776 | 838 | Φ89 | Φ35 |
| 1250A | 20kA, 25kA, 31.5kA | 275 | 850 | 852 | 838 | 776 | 838 | Φ99 | Φ49 |
| 参数 | 单位：mm |
| 额定电流 | 额定短路开断电流 | P | A | B | C |
| 630A | 20kA, 25kA, 31.5kA | 210 | 588 | 520 | 520 |
| 1250A | 20kA, 25kA, 31.5kA | 210 | 588 | 520 | 520 |
| 630A | 31.5kA | 210 | 588 | 520 | 520 |
| 1250A | 20kA, 25kA, 31.5kA | 275 | 770 | 720 | 650 |
| 630A | 31.5kA | 275 | 770 | 720 | 650 |
正常使用条件
a)周围空气温度不超过 +40℃，最低周围空气温度为-25℃；
b)日相对湿度的平均值不超过 95%；月相对湿度平均值不超过 90%；水蒸气压力日平均值不超过 2.2kPa，月平均值不超过 1.8kPa；
c)海拔不超过 2000m；
d)周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；
e)来自开关设备和控制设备外部的振动或地动是可以忽略的。
特殊使用条件
在超出 GB/T11022 和本安装使用说明书规定的正常环境条件下使用时，由用户与工厂共同协商确定允许范围及技术措施。
