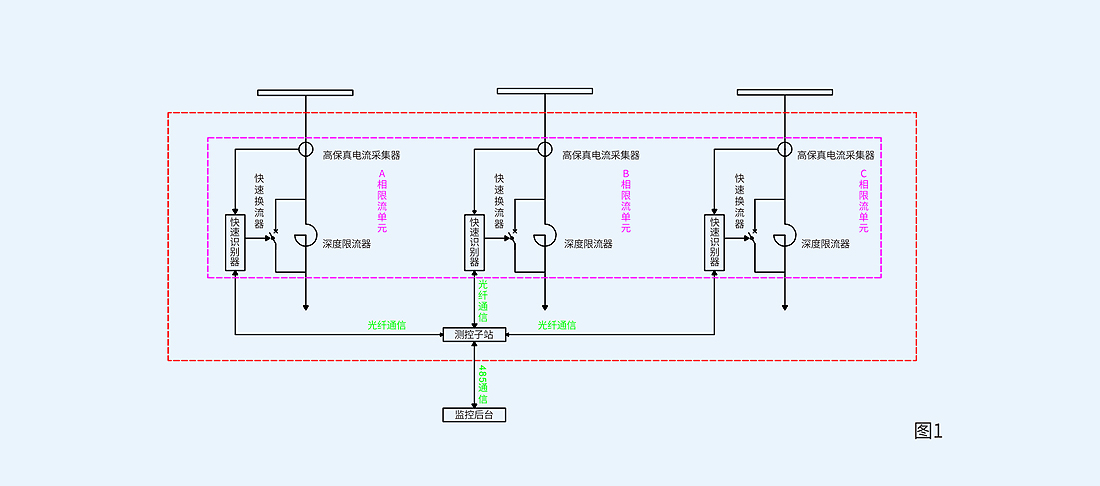

SHK-ZLB零损耗深度限流装置主要由快速换流器、深度限流器、高保真电流采集器、快速识别器，测控子站等组成。快速识别器与装设在主控室的测控子站通过光纤通信，测控子站与监控后台也可通过485通信进行数据传送，组成监控系统。装置工作时，高保真电流采集器不断对系统电流进行检测，并将系统电流数据通过光纤和通信线传送给测控子站及监控后台；当电流大于设定值时，快速识别器通过高速DSP技术和专用算法，在2ms内快速计算短路电流及电流过零点的精确时刻，并在过零点之前发出动作信号，驱动快速换流器在过零时刻切断电路，确保燃弧时间最短，在7~15ms内将首开相短路电流换入深度限流电抗器中，同时将开关状态通过光纤和通信线传送给测控子站及监控后台。
根据实际工程特制深度限流器，电抗率范围6%-80%，搭配快速换流器深度限流，比常规限流电抗器限流时间短、体积小且限流深度更深。
单功率300W、体积小易拆装，效率超98%。采用限压恒流间歇模式，10秒快充，冲击小、待机功耗低。EMI频谱宽峰值低，利于EMC设计。
终端控制器经光纤连测控子站，装置动作后传电气信号至子站调度，也可经子站将信息传后台监控系统。
系统短路时，快速换流器在7-15ms内将首开相短路电流转移至深度限流器种，于首波实现电流转移，避免系统受冲击。
终端控制器通过电流采集器采集电流，经快速算法识别故障类型，系统短路时2ms内预测过零时刻，于短路电流过零前发出换流器动作信号。
★ 技术参数
| 参数类型 | 参数名称 | 数值范围 | 单位 |
| 额定参数 | 额定电压 | 6、10、20、35 | kV |
| 额定电流 | 1250、1600、2000、2500、3150、4000、5000、6300 | A | |
| 额定频率 | 50(60) | Hz | |
| 额定电抗率 | 6~80% | ||
| 绝缘水平 | 1min工频耐受电压 | 6/30、10/42、35/95、20/65 | kV |
| 雷电冲击耐受电压 | 6/60、10/75、35/185、20/125 | kV | |
| 开断能力 | 额定短路开断电流 | 40、50、63、80 | kA |
| 2s额定短时耐受电流 | 40、50、63、80 | kA | |
| 额定峰值耐受电流 | 100、125、160、200 | kA | |
| 机械特性 | 主回路直流电阻 | <100 | μΩ |
| 合闸时间 | ≤15(6/10kV)≤20(35kV) | ms | |
| 分闸时间 | ≤5(6/10kV)≤5(35kV) | ms | |
| 合闸分散度 | ≤2 | ms | |
| 分闸分散度 | ≤0.5 | ms | |
| 单相重量 | <1000 | kg | |
| 外形尺寸 | 不大于φ1200x1200(根据实际工程可调整) | mm | |
| 工作电源 | AC220/DC220 | V |
备注：35kV的额定电流在3150A以下。
限流效果好：本装置中深度限流器由短时工作的限流电抗器构成。对于6-35kV系统，只要适当设计深度限流器的参数，本装置的限流深度最高可以做到80%。
使用寿命长：本装置中开关使用快速涡流驱动机构，使用简单的直线运动，没有复杂的传动机构，磨损极小，机械寿命及可靠性大大提高。同时，本装置系过零点开断，燃弧期间的燃弧量不到普通断路器的10%，开断容量大大提高，触头烧灼小，其触点电寿命呈级数上升。
性能高可靠：本装置的快速换流器、控制部分等核心部件，即使在强电磁干扰环境下，仍能可靠运行。同时，快速识别器带有实时自检功能，确保其始终可靠运行，各功能信息均能发送后台报警监控。
动作分散小：由于大幅度的缩短了合闸时间并配置了直接驱动的快速涡流驱动机构，合闸分散度可以控制在2ms以内，分闸分散度可以做到0.5ms以内。
● 节能效果性价比
| 电抗器型号 | 电压等级 | 额定电流 | 单相有功损耗 | 损 耗 ( 万元 ) |
| XKK-6-1000-12 | 6kV | 1000A | 7.483kW | 28.84 |
| XKK-10-1000-12 | 10kV | 1000A | 9.91kW | 46.56 |
| XKK-6-2000-12 | 6kV | 2000A | 11.198 kW | 55.47 |
| XKK-10-2000-12 | 10kV | 2000A | 15.416 kW | 90.54 |
| XKK-6-3000-12 | 6kV | 3000A | 14.212 kW | 81.68 |
| XKK-10-3000-12 | 10kV | 3000A | 18.842 kW | 133.29 |
| XKK-6-4000-12 | 6kV | 4000A | 17.059 kW | 107.80 |
| XKK-10-4000-12 | 10kV | 4000A | 23.246 kW | 176.62 |
| XKK-6-5000-12 | 6kV | 5000A | 18.797 kW | 133.27 |
| XKK-10-5000-12 | 10kV | 5000A | 25.062 kW | 218.43 |
| XKK-35-100-10 | 35kV | 100A | 5.5kW | 12.74 |
| XKK-35-200-12 | 35kV | 200A | 9.2kW | 12.74 |
| XKK-35-400-12 | 35kV | 400A | 13.3kW | 53.45 |
| XKK-35-700-12 | 35kV | 700A | 17.9kW | 90.37 |
| XKK-35-1000-8 | 35kV | 1000A | 16.1kW | 85.51 |
● 环境条件
环境温度：-40~+50℃
海拔高度：≤2000m
周围空气湿度：日平均湿度≤96%、月平均湿度≤90%
地震烈度：8度（水平加速度0.25g、垂直加速度0.105g）
使用环境：不得有粉尘、煤气、烟气等具有爆炸性、腐蚀性和易燃性的混合物
