构成原理

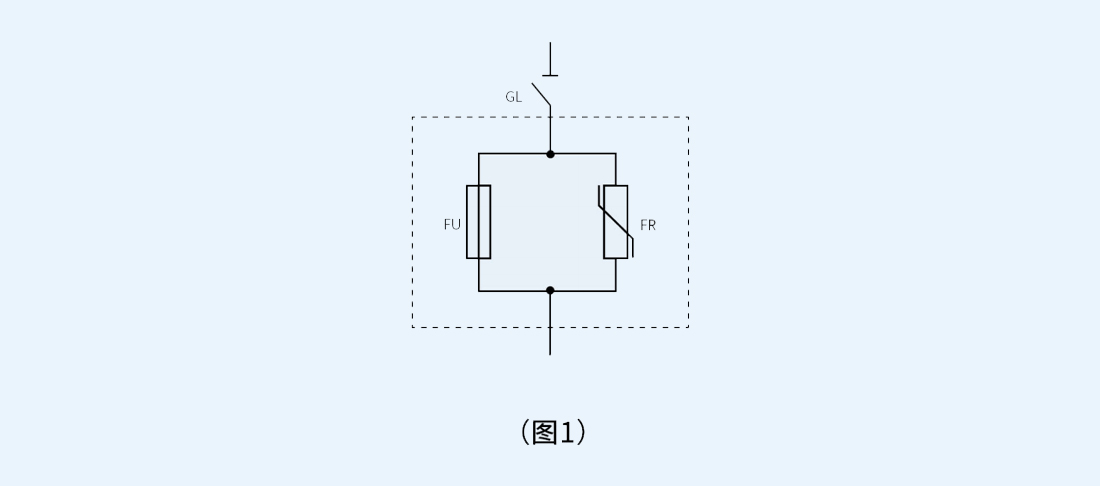

高压限流熔断器组合保护装置如图1虚框中所示，它主要由高压限流熔断器FU和非线性电阻FR组成，简称FUR。
高压限流熔断器
正常时流过工作电流，发生短路时在1-2ms之内快速熔断，实现截流；FUR与断路器组合时，由FU所带的微动开关接点向断路器发出联跳命令；FUR与断路器非整柜结构时，则由FU所带的微动开关接点发出动作信号。
非线性电阻
熔断器熔断时产生的弧压使其导通，吸收磁能，并把开断时的过电压限制在设备绝缘允许的范围内。
功能特点
★ 产品功能
● 产品特点
● 快速性
可在短路故障发生后的1-2ms之内快速截流，2-4ms之内切除故障。
● 可靠性
高压限流熔断器的熔断是靠其本身的物理特性决定的，不存在拒动和误动问题。
● 限流性
由于短路电流在上升的起始阶段被强行截流，截流值为最大短路冲击电流的15-30%，如图2所示，大大提高了系统和设备的动稳定裕度。同时由于I²t大大降低，使热稳定裕度提高至少200倍以上。
● 开断能力强
短路时，最大开断电流可达160KA。
型号参数

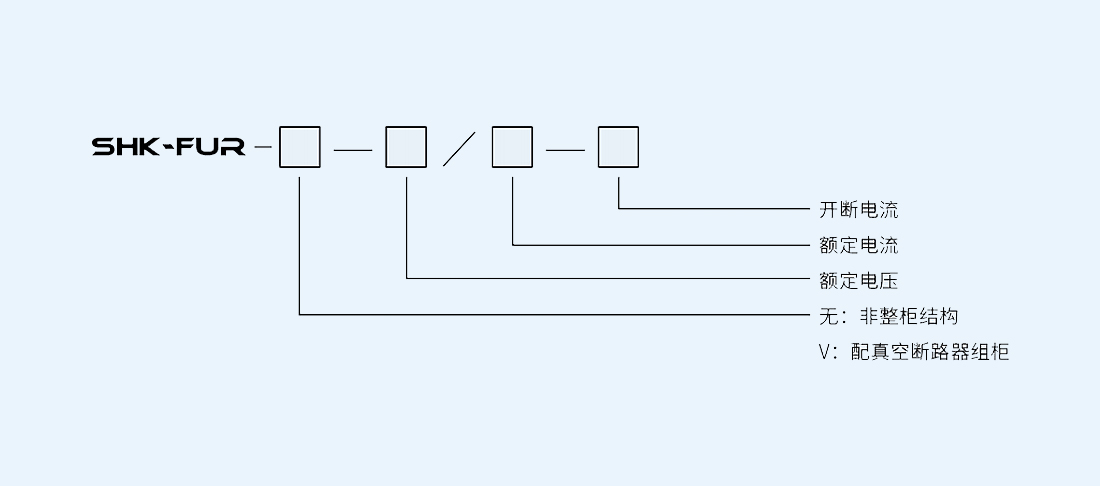

★ 型号规格
★ 技术参数
| 额定电压（KV） | 6.3 10.5 13.8 15.75 16 |
| 额定电流（A） | 6.3 10 16 20 25 31.5 40 50 63 80 125 150 200 250 |
| 额定开断电流（KA） | 63 80 100 125 160 |
