组合式电流互感器二次过电压保护器主要用于各种CT二次侧的异常过电压保护。保护器固接于CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当CT二次回路开路或一次绕组出现异常过流时，二次绕组产生的电压远远高于正常运行电压，此时保护器迅速动作而短路，面板上显示故障的部位，并有无源接点信号输出。故障排除后，按手动复位按钮，电路恢复原状态后又重新投入正常运行工作。
一般情况下，电流互感器均连接在A、B、C三相上，少数连接在两相上，个别连接在一相上。绝大多数为星形连接，少数为三角形连接。本保护器为二次绕组星形连接。二次绕组A、B、C对应连接在保护器A、B、C接线端子上。A、B、C三相二次中性点（虚地N）连接在保护器的N接线端子上。若只用A、B绕组，C相可以不接线不会影响保护器的正常工作。
AC220V供电直接接在保护器AC220V端子上，三根报警线一根中点，一根常开，一根常闭，用户根据实际使用对应接线。

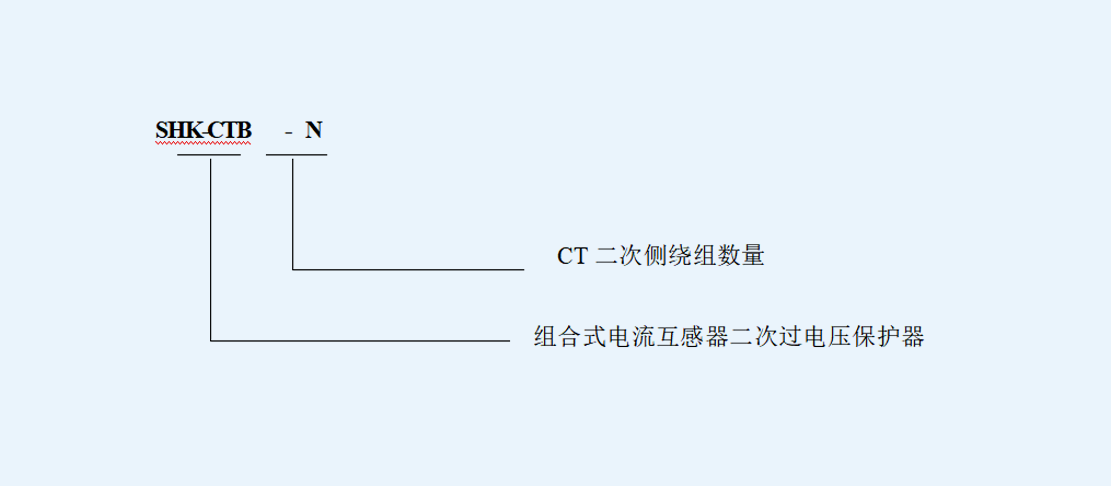

★ 型号规格
对于12绕组以上的保护器属非标产品，本公司生产的单只电流互感器二次过电压保护器最多可对18个CT二次绕组回路提供保护。
| 型号 | SHK-CTB-3 | SHK-CTB-6 | SHK-CTB-9 | SHK-CTB-12 |
| 适用二次绕组路数 | 1~3 | 4~6 | 7~9 | 10~12 |
★ 技术参数
|
正常漏电流IL20V |
≤1uA |
|
输入电阻 |
＞100M |
|
导通电压 |
450v±10%(出厂设定值，用户可自行设置) |
|
导通时间 |
50ms≤Ｔs≤250ms |
|
报警输出接点容量 |
AC220V/5A;DC110V/5A |
|
保护继电器接点容量 |
AC220V/5A |
|
使用CT规格 |
二次侧峰值大于150V |
|
保护电流 |
5A |
|
工作环境 |
温度：-20℃～+70℃ 湿度：≤95%RH |
|
复方方式 |
手动按钮复位；自动复位可选 |
|
抗震性能 |
10-50-10HZ 2g 3min |
|
可靠安全性 |
符合IEC834-1要求 |
|
工作电源 |
AC220V,50HZ |
|
功 耗 |
≤5W |
|
安装方式 |
轨道式 |
★ 接线原理
一般情况下，电流互感器均连接在A、B、C三相上，少数连接在两相上，个别连接在一相上。绝大多数为星形连接，少数为三角形连接。本保护器为二次绕组星形连接。二次绕组A、B、C对应连接在保护器A、B、C接线端子上。A、B、C三相二次中性点（虚地N）连接在保护器的N接线端子上。若只用A、B绕组，C相可以不接线不会影响保护器的正常工作。
AC220V供电直接接在保护器AC220V端子上，三根报警线一根中点，一根常开，一根常闭，用户根据实际使用对应接线。
保护器使用前应进行检测，用万用表电阻档测试A（或B或C）与N两端时，其绝缘电阻值应大于几十兆欧。
动作值测试时，首先把调压器调到0V位置，接通保护器和调压器AC220V电源，保护器工作指示灯亮，慢慢调高调压器输出电压至保护器动作电压值，将此电压瞬间施加于保护器的A（或B或C）与N两端，此时保护器应动作，相应的动作指示灯亮，同时用万用表测量保护器输出接点，开接点闭合，闭接点打开，最后按复位按钮，保护器复位后动作指示灯应熄灭。
测试回路中应加限流电阻，将输出电流调整在10mA以内。
