构成原理
★ 型号规格
适用于户内3~35kV系统的开关柜中，引入电弧光保护装置，可以捕捉到电气弧光，并快速地切除故障点，保证电力系统的安全稳定运行。
功能特点
★ 产品功能
★ 准确记录
在故障弧光发生并引起装置跳闸后，主控单元或馈线保护单元可以准确的记录弧光探头检测到故障弧光的位置信息。
★ 弧光探头设计
弧光探头设计、连接线等全部采用耐高温、阻燃的高分子材料，具有超强的电气隔离效果。
★ 双重判据
根据弧光产生时的特点，装置采用弧光和电流双重判据，保证动作的准确性。
★ 全数字化设计
本装置采用全数字化设计，配置灵活，动作精度高，而且排除了由于旋钮或其他机械设计导致的误差隐患。
● 产品特点
● 完善的通信功能，方便并入现有综合自动化后台，也可以通过远动装置将动作信号传输至调度，满足电力系统自动化的要求
● 保护原理相对简单，可以一个单元带多个探头，配置灵活
● 利用弧光和电流双判据可以进一步提高保护的可靠性
● 避免了传统微机继电保护复杂的整定计算和级差配合
● 由于用弧光作为动作信号，利用无源弧光探头作为探测元件，因此不受电磁场干扰
● 提高了保护的选择性，灵敏性和速动性，大大提高了保护的响应时间
● 保护系统

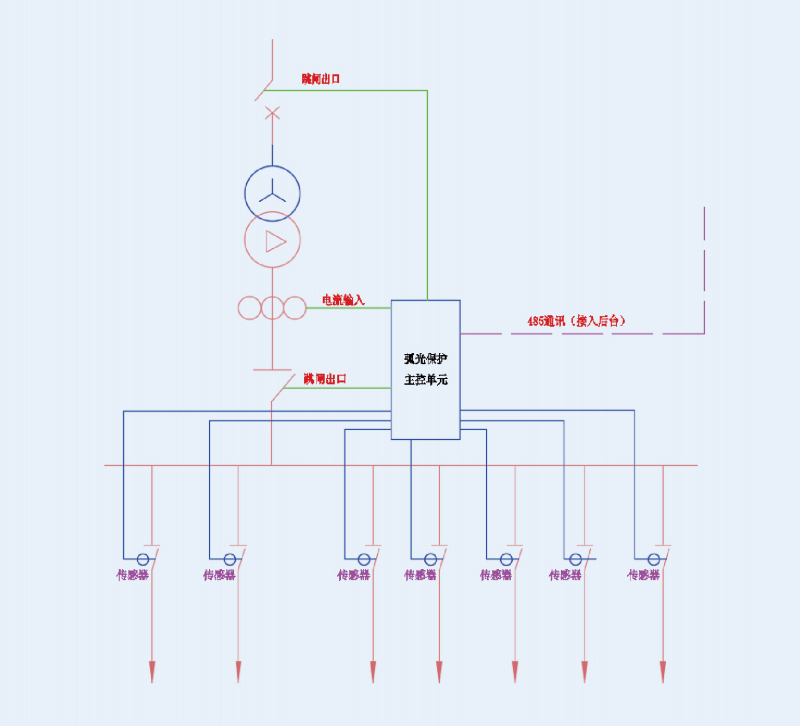

电弧光保护监测装置主要由主控单元、弧光采集单元和弧光传感器组成，为了适应现场的应用需求，分为了母线型弧光保护系统和馈线型弧光保护系统。如下图所示：
型号参数

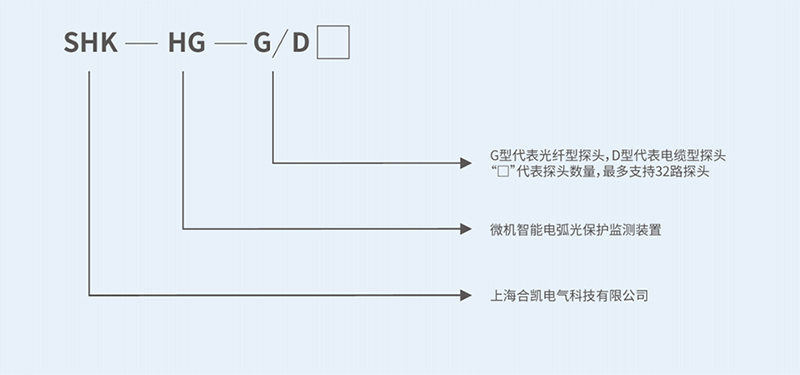

★ 产品选型
★ 型号参数
| 额定电流 | 1A 或者 5A |
| 工作电源 | AC/DC 110-220V, ±10% |
| 功耗 | <15W |
| 母线段数 | ≤2 段 |
| 弧光传感器路数 | ≤32 |
| 共可输出接点数 | 7对，3对用于报警，4对用于跳闸 |
| 接点允许电流 | ≤7A/AC250V |
| 复归方式 | 手动按钮复位、外部远程复位可选 |
| 执行标准 | GB 1208、IEC834 -1 |
| 抗震性能 | 10-50-10HZ 2g 3min |
| 海拔高度 | 小于3500m，特殊情况下可达4000m |
| 工作环境温度 | -35℃-60℃ |
| 空气相对湿度 | 90% (25℃)、50% (40℃) |
| 其他 | 不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体；安装地点具有防风、防雨和防尘设施 |
