智能电压监测装置将微机技术用于电网电压监测报警和远程遥信，利用计算机快速、准确的数据处理能力实现故障报警等功能。通过对系统电压采集，对电网谐振时的各种频率成份进行快速傅里叶分析，准确的辨别出：过压故障、低压故障、失压故障、接地故障、断线故障和铁磁谐振故障。
本装置对电力系统的运行故障均准确判断，动作迅速。如果是接地、过压、低压、失压、失电、断线等故障，微机控制器发出报警驱动信号，使外部报警电路立刻工作，发出报警；如果是电网谐振，无论是倍频（3倍频）、分频（2分频、3分频）还是工频，微机控制器都可有效识别并立刻发出指令使消谐电路投入，实现快速消谐，并发出报警。
完善地实现了电压监测、接地监测、消除谐振等功能，并能实时记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。
★ 型号规格

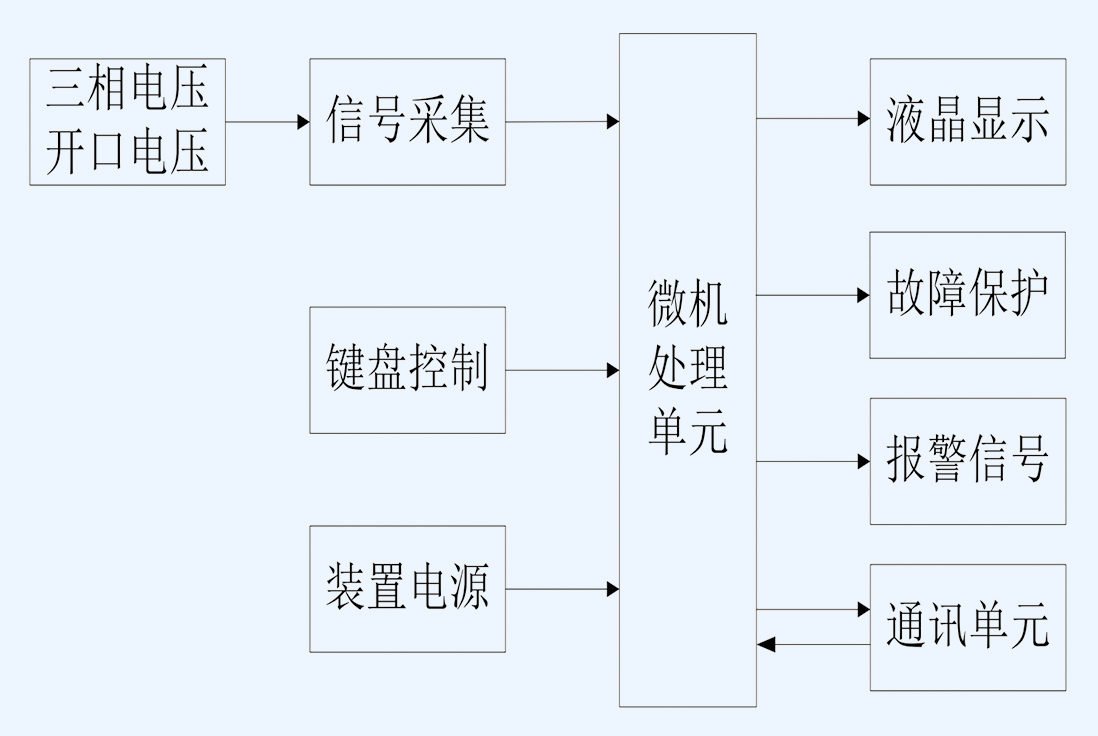

智能电压监测装置是基于电压互感器提供的电压信号而设计的产品。装置总体结构如下图所示：主要由微机处理单元模块、信号采集模块、键盘控制模块、装置电源模块、液晶显示模块、故障保护模块、报警信号模块和通讯单元模块构成。
本常规控制器适用于频率为50HZ的电力系统中，若系统频率不满足要求，请咨询我司技术支持。
实时监控系统状态，对出现的异常运行状态做出准确判断，并及时动作。
结构紧凑，高速DSP核处理器使运算实时性和动作准确性得以保证。
★ 使用环境
供电电源：AC/DC 110V~220V 50~60HZ；
海拔高度：小于 2000m，特殊情况下可达4000m；
工作环境温度：-10℃- 60℃；
空气相对湿度：90% (25℃)、50% (40℃) ；
使用地点不得有腐蚀性气体、蒸汽、导电尘埃；
不得有爆炸性气体和破坏绝缘性气体；
安装地点具有防风、防雨和防尘设施；
本常规控制器适用于频率为50HZ的电力系统中，若系统频率不满足要求，请咨询我司技术支持。
