构成原理
一切物体只要其温度高于绝对零度（-273℃）都能辐射电磁波。热成像主要采集热红外波段（8μm-14μm）的光，来探测物体发出的热辐射。热成像把热辐射转化为灰度值，再利用各物体的灰度值差异来成像，从而发现和识别目标。
功能特点
★ 产品功能
★ 支持搭载最多6个点温度传感器和三合一局放传感器
（地电波、超声波、超高频），并通过433或者lora无线接收传感器数据,整体数据画面呈现：三种局放数据、温度数值、热成像画面。
★ 可设置容差温度
为了防止温度来回震荡影响报警结果，需要设置一个容差温度。
★ 多种报警机制可设
热成像固定式在线设备能够显示最高温度、平均温度；支持超温预警和前端多方式报警功能。
★ 使用更方便
全屏对比温差识别通过前后抓图对比判断是否发生温度突变，发现突变则产生报警。无需设置测温框，可节省人工标定，操作简单，易用性更高。
★ 报警更快速
固定式在线实时温度异常报警，可全天候（7×24小时）实时监测设备温度，异常问题不遗漏。
★ 系统技术优势
可视化测温更准确，由前端热成像全景测温完成所有测温工作，将红外图像及原始测温数据传输到信息中心或现场工作，信号无损失、抗干扰性强。
★ 双光融合功能
设备具备热成像和200多万可见光双通道，并可进行双光融合，同时内置可见光补光灯，外界无光照的情况下，依靠内置补光灯也能看清设备内部情况。
★ 温度检测功能
前端热成像支持测量点、线、区域内的最高温，最低温，平均温以及温差，同时可以设定温度阀值进行温度报警联动。
● 产品特点
型号参数
★ 产品参数
| SHK RCX-I | |
| 全景热成像传感器类型 | 氧化钒非制冷型探测器 |
| 全景热成像分辨率 | 160 × 120 |
| 全景热成像帧频 | |
| 全景热成像像元尺寸 | 12μm |
| 全景热成像响应波段 | 8~14μm |
| 噪声等效温差 NETD | <40 mk(@30℃,F# = 1.1) |
| 全景热成像最大图像尺寸 | 160 × 120 |
| 热成像焦距 | 1.3mm |
| 空间分辨率 MRAD | 8.95 |
| 全景热成像最大光圈值 | F1.0 |
| 全景热成像近摄距 | 0.1m |
| 目标物最远测温距离（以 0.1×0.1 米为准） | 1.8m |
| 目标物最近测温距离（以 0.1×0.1 米为准） | 0.1m |
| 全景热成像视场角 | 90°× 66.5° |
| 测温精度及范围 | ±2%，-20℃ - 150℃或 0℃ - 550℃ |
| SHK-RCX一II | |
| 全景热成像传感器类型 | 氧化钒非制冷型探测器 |
| 全景热成像分辨率 | 256×192 |
| 全景热成像帧频 | 25fps |
| 全景热成像像元尺寸 | 12μm |
| 全景热成像响应波段 | 8~14μm |
| 噪声等效温差 NETD | <40mk（@30℃,F# = 1.0） |
| 全景热成像最大图像尺寸 | 256 × 192 |
| 全景热成像焦距 | 3.6mm |
| 全景热成像最大光圈值 | F1.0 |
| 空间分辨率 MRAD | 3.33 |
| 全景热成像近摄距 | 0.3m |
| 目标物最远测温距离（以 0.1×0.1 米为准） | 4.5m |
| 全景热成像视场角及视频 | 50°× 37.2° 、96.9°× 77.2° |
| 测温精度及范围 | ±2%，-20℃ - 150℃或 0℃ - 550℃ |

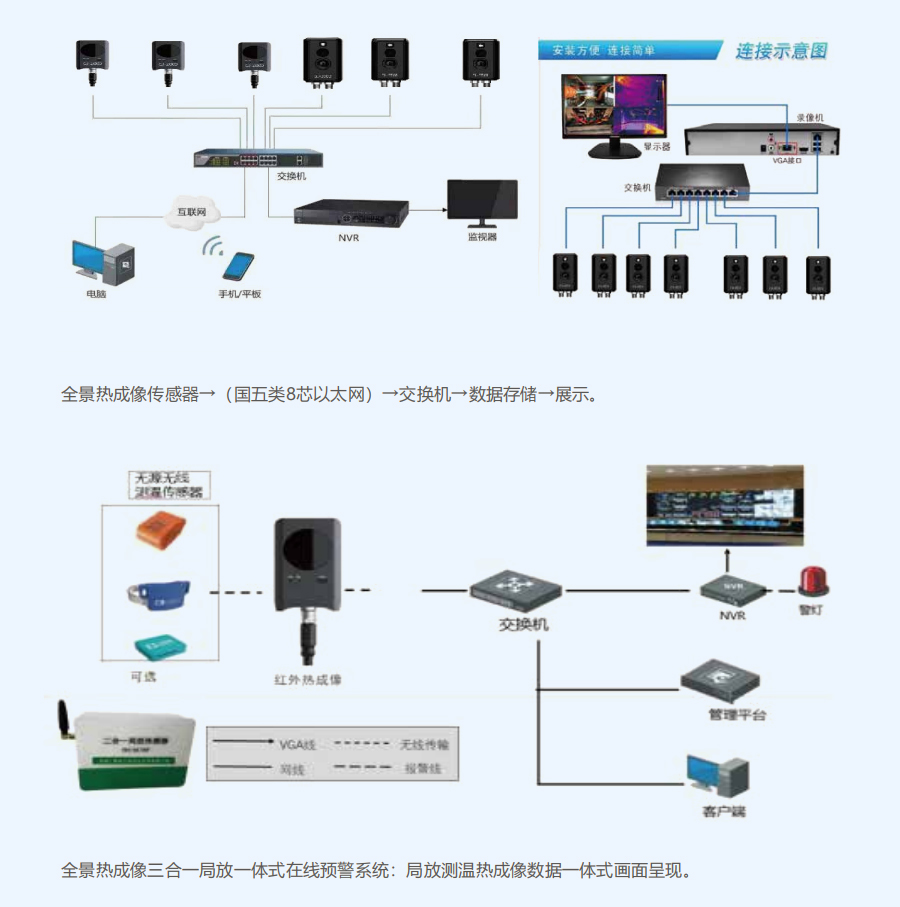

★ 产品拓扑方案

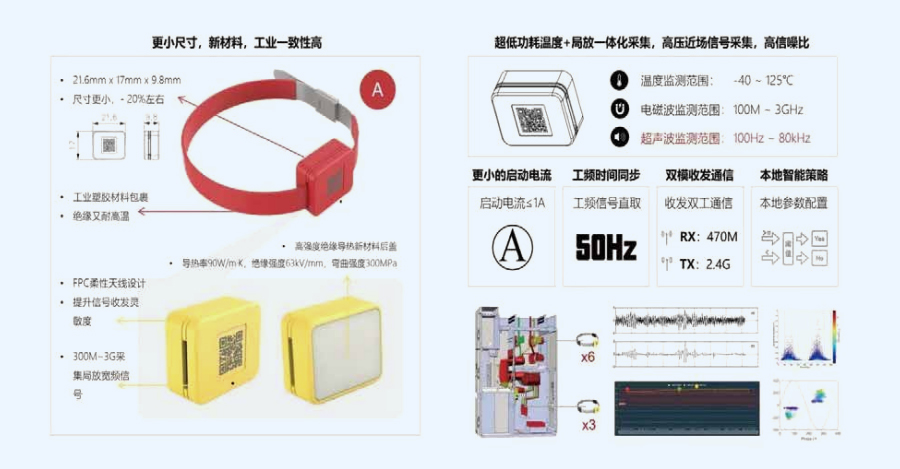

★ 无线无源局放测温一体式传感器

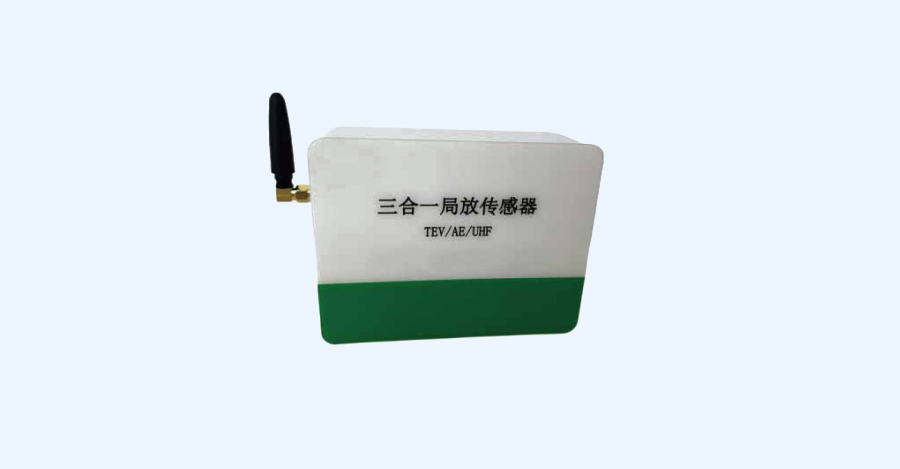

★ 三合一局放传感器
★ 产品拓扑方案
