SHK-LY系列浪涌保护器分为箱式、模块式以及后备保护一体式三种,均采用了非线性极好的限压元件。在正常情况下，浪涌保护器处于极高的高阻状态，满流几乎为零，从而保证电源系统正常供电。当电源系统出现浪涌过压时，SHK-LY系列浪涌保护器立即在纳秒级的时间内导通，将电压的幅值限制在设备的安全工作范围，同时将浪涌能量入地释放掉。随后，浪涌保护器又迅速变为高阻状态，从而不影响电源的正常供电。
产品构成：分为箱式、模块式以及后备保护一体式三种，均采用非线性极好的限压元件。正常时高阻状态，过压时纳秒级导通限压泄流，随后恢复高阻。

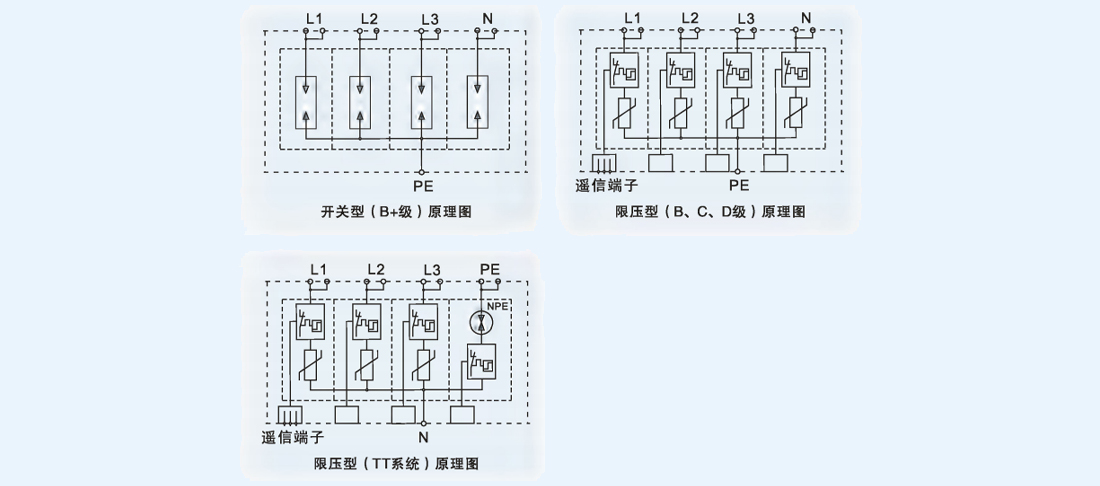

按工作原理分类：
开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦感应雷电瞬时过压时，其阻抗就突变为低值，允许雷电流通过。用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。
限压型：其工作原理是当没有瞬时过电压时为高阻抗，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。用作此类装置时器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。
分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常的工作频率呈现为高阻抗。
扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。
用作此类装置时器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。
按用途分类：
电源浪涌保护器：交流电源保护器、直流电源保护器、开关电源保护器等。
信号浪涌保护器：低频信号保护器、高频信号保护器、天馈保护器等。

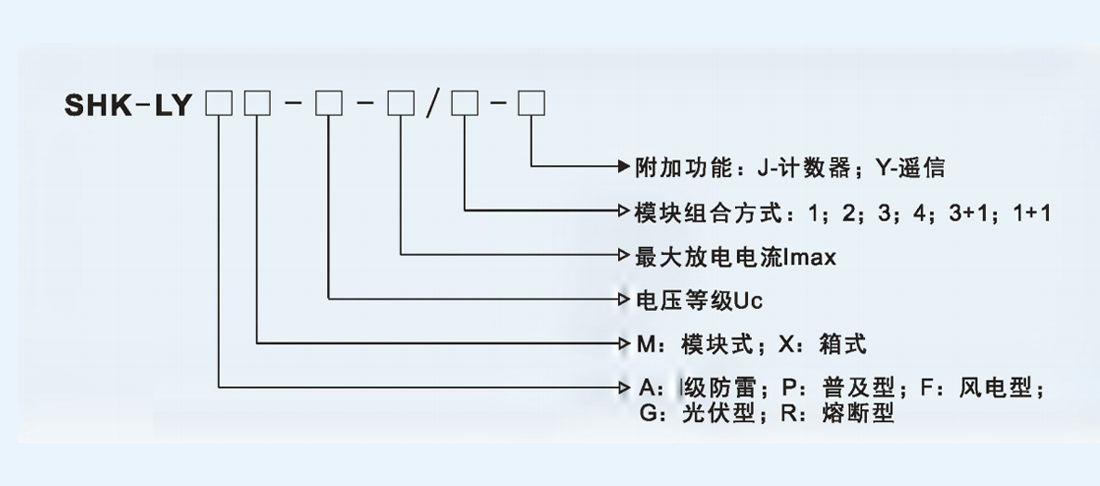

★ 型号规格
★ 适用范围
SHK-LYRM系列是为适应用户需要而开发的新一代抑制感应雷或其他原因在供电网络中产生的过压、过流、浪涌的内置断路装置的专业防护产品。适用于交流(AC)50/60Hz额定工作电压400V及以下的供电网络中的用电设备，使其免受各种电源浪涌的危害。
★ 产品特点
SHK-LYRM系列产品将SPD所必须的短路保护装置集成于SPD模块内，原需要选用断器+SHK-LYPM的场合，改选用SHK-LYRM系列产品后，不需配置熔断器;可安装在标准的35mm导轨上。与普通的熔断器+SPD模块相比具有如下优势：
残压降低50%以上，由于单独加装熔断器，在熔断器本身及连接导线上均存在电感，这样必然存在很大的残压，而采用SHK-LYRM产品后，这部分残压几乎为零，因此能够更加有效地保护设备。O 安装方便，节省空间，节约了配电柜的安装成本。
响应速度更快，整体特性全面提升。
N位置优点:无论哪一级线路泄放雷击电流时均使路径最短，以使残压进一步降低。
因此，SHK-LYRM系列产品是化繁为简，提高性能的换代产品。
★ 使用方法
根据用电设备的技术参数如工作电压、绝缘电压等选择产品订货型号，底座安装于35mm标准导轨上，将电源线压接于接线孔内即可。多模块SHK-LYRM只需要做一次接地(PE)连接。当防雷模块过载发生损坏或工频过电流产生时，内置的断路装置将及时动作，是SHK-LYRM中断与电源的连接，同时故障指示灯亮;如果此时防雷模块失效，SHK-LYRM的故障显示窗的颜色由绿变为红色；当故障指示灯亮时，须及时更换SHK-LYRM的内置断路装置；当故障只是显示窗的颜色由绿色变为红色时，须及时更换SHK-LYRM的防雷模块，以使SHK-LYRM起到防护作用。
★ 技术参数
|
产品型号 |
Uc |
lmax/ln(kA) |
Up |
tA |
保护模式 |
SPD类别 |
|
SHK-LYRM-200 |
420V~ |
200/100kA |
2.8kV |
≤25ns |
L/N-PE(L-N、N-PE) |
限压型 |
|
SHK-LYRM-150 |
420V~ |
150/80kA |
2.2kV |
≤25ns |
L/N-PE (L-N、N-PE) |
限压型 |
|
SHK-LYRM-100 |
420V~ |
100/65kA |
2.0kV |
≤25ns |
LN-PE (L-N、N-PE) |
限压型 |
|
SHK-LYRM-80 |
420V~ |
80/40kA |
1.8kV |
≤25ns |
L/N-PE (L-N、 N-PE) |
限压型 |
|
SHK-LYRM-40 |
420V~ |
40/20kA |
1.5kV |
≤25ns |
L/N-PE (L-N、N-PE) |
限压型 |
|
SHK-LYRM-200 |
300V~ |
200/100kA |
2.8kV |
≤25ns |
L/N-PE (L-N、N-PE) |
限压型 |
|
SHK-LYRM-150 |
300V~ |
150/80kA |
2.2kV |
≤25ns |
L/N-PE (L-N、N-PE) |
限压型 |
|
SHK-LYRM-100 |
300V~ |
100/65kA |
2.0kV |
≤25ns |
L/N-PE (L-N、N-PE) |
限压型 |
|
SHK-LYRM-80 |
300V~ |
80/40kA |
1.8kV |
≤25ns |
L/N-PE(L-N、N-PE) |
限压型 |
|
SHK-LYRM-40 |
300V~ |
40/20kA |
1.5kV |
≤25ns |
L/N-PE (L-N、N-PE) |
限压型 |
|
注: 以上类型产品可选配遥信,带遥信相应产品在原有型号后加-Y,如型号SHK-LYRM-200/4-Y |
||||||

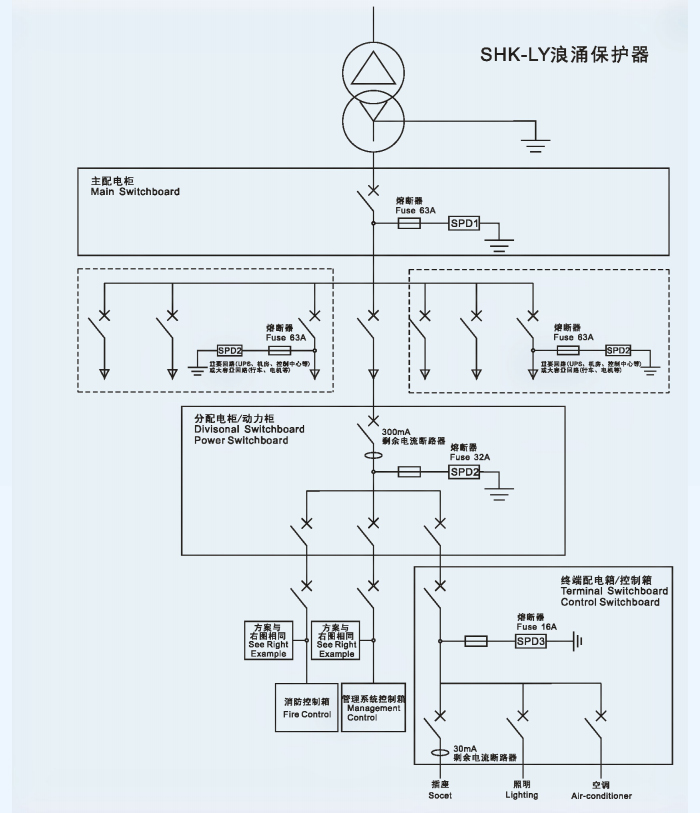

★ 应用方案
| SPD1 | SPD2 | SPD3 |
| SHK-LYAM-50、SHK-LYAM-100、SHK-LYAM-200 | SHK-LYPM-65 | SHK-LYPM-25 |
| SHK-LYPM-100、SHK-LYPM-150、SHK-LYPM-200 | SHK-LYPM-80 | SHK-LYPM-40 |
● 环境条件
环境温度：-10~75℃
海拔高度：≤2000m
安装地点：户内
环境湿度：日平均湿度≤96%、月平均湿度≤90%
地震烈度：8度(水平加速度0.25g、垂直加速度0.105g)使用环境:不得有粉尘、煤气、烟气等具有爆炸性、腐蚀性和易燃性的混合物。
