单相接地故障管理系统主要由接地变压器GJBC、单相开关HTB、系统控制器ZK、消弧线圈XHDC、高压隔离手车GL、真空接触器JZ、高压限流熔断器FU、零序电流互感器LH、带电显示器DXN等组成。
装置主控制器能在≤20ms时间内作出响应，高阻抗接地变压器经快速开关导通接地，流过故障支路的零序电流可控，信号特征明显，抗干扰能力强，不影响电力系统的继电保护，选线正确率高。
装置配备消弧线圈补偿接地工频电容电流，触点消弧转移剩余电流，使故障点有效熄弧。
装置选配有消弧线圈和触点消弧2种故障处理功能，能够根据单相接地故障的特点，二者配合，快速有效的对应处理；装置在3~5个周波内把弧光接地转换成直接金属接地，并将故障点电弧电流减为零，从而使弧光熄灭，系统过电压被限制在相电压值的√3倍以内,同时避免高频电流对故障点的进一步破坏和对二次设备的电磁干扰， 最大可能地防止间隙性弧光接地故障发展成事故；
装置不论是间隙性弧光接地、金属性接地，PT断线，PT谐振，还是系统过电压、低电压，测控装置显示屏上显示出事故属性和相别，各相电压值，并准确记录各种异常状态下的技术数据，便于事故分析，同时装置提供无源报警触点。
装置能实时监测电力系统电压信号，同步输出并显示电力系统电压波形，在系统电压故障时启动故障录波功能，记录故障波形，包括操作和雷电过电压波形，并发出报警；
实时对电压互感器送来的A、B、C三相电压、零序电压以及电流互感器二次侧的电流信号进行采集和计算，人机界面显示系统运行相电压、线电压和开口三角电压等；
1）故障告警功能：通过系统三相电压和零序电压值监测系统运行是否正常，当出现非正常运行状态时，快速判断故障类型，确定故障类型后点亮装置面板告警灯、输出响应干接点告警信号、人机界面跳转至实时数据界面显示当前故障类型；
2）系统谐波监测功能：基于快速傅里叶变换原理，运算结果快速准确，能够实时监测和分析电网中母线电压的基波有效值、2～21次谐波含量、电压畸变因数和电压峰值因数等数据，能直观判断系统电压质量；
3）数据远传功能：本装置配置RS485通讯接口，可按照给定的通讯规约（MODBUS通讯规约）实现与后台监控系统的数据交互，用户可以在监控中心实时监测系统运行电压和装置运行状态，调阅事件记录和故障记录；
4）B码授时功能：针对现场变电站装有GPS授时装置的现场，本装置可以通过RS485总线传输B码进行授时。通过精确的授时，才能具有准确的故障记录和故障录波数据，对事故的原因、过程进行准确分析；针对没有授时装置的现场，本装置内置有高精度实时芯片，可通过人机界面提前设置系统时间；
5）事件记录功能：当装置干接点输入或干接点输出状态发生变化时，同步记录变化时间和变化过程，事件记录可记录最近500次动作记录；
6）故障录波及波形分析功能：装置判断出现故障时，启动故障录波功能，录波范围包括故障点前4个周期、故障点后10个周期，A、B、C三相电压值、零序电压值、三相电流值和零序电流值，可以通过人机界面查看波形，可以得到相位角、谐波分量等具体参数。

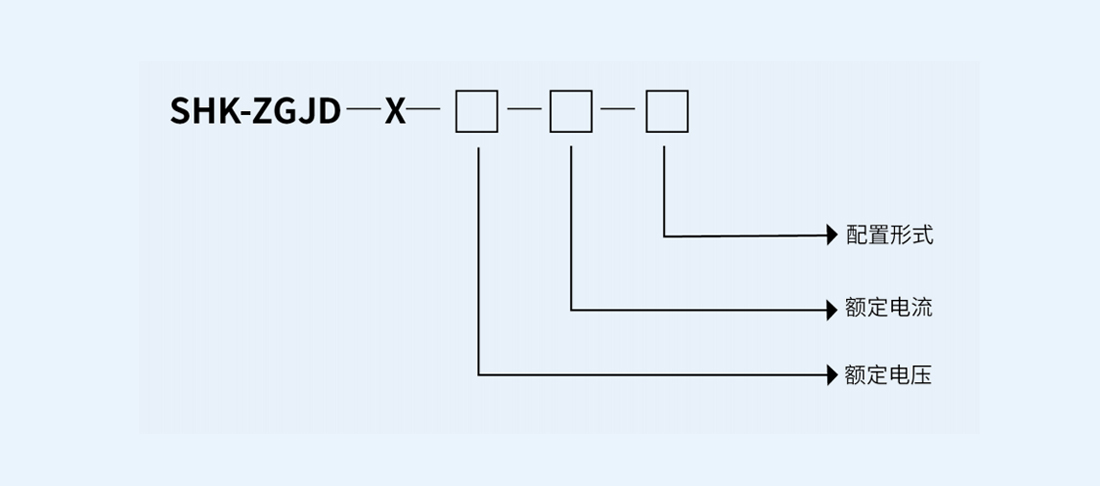

★ 型号规格
★ 型号参数
注:配置形式可根据项目实际需求配置使用。
| 序号 | 配置形式代号 | 配置形式组成 | 单套柜体数量 |
| 1 | SHK-ZGJD—X-□一□ | 选线柜 | 1台 |
| 2 | SHK-ZGJD—X一□一□一C | 选线柜+处理柜 | 2台 |
| 3 | SHK—ZGJD—X-□一□一J | 选线柜+监测柜 | 2台 |
| 4 | SHK-ZGJD—X-□一□一CJ | 选线柜+处理柜+监测柜 | 3台 |
★ 技术参数
| 序号 | 参数名称 | 单位 | 技术数据 | |||
| 1 | 额定电压 | kV | 7.2 12 | 24 | 40.5 | |
| 2 | 额定绝 缘水平 |
1min工频耐受电压 | 30 42 | 55 | 95 | |
| 雷电冲击耐受电压 | 60 75 | 125 | 185 | |||
| 3 | 额定短路开断电流(有效值) | kA | 31.5、40 | 25、31.5 | ||
| 4 | 额定短路关合电流(峰值) | kA | 80、100 | 63、80 | ||
| 5 | 额定短路耐受电流(有效值) | kA | 31.5、40 | 25、31.5 | ||
| 6 | 额定短路耐受电流(峰值) | kA | 80、100 | 63、80 | ||
| 7 | 额定电流 | A | 630、1250 | |||
| 8 | 额定频率 | Hz | 50 | |||
| 9 | 单相接地选线动作时间 | ms | <30 | |||
10 |
防护等级 | 外壳IP4X | ||||
● 适用场所
产品可装设在35kV、110kV或220kV变电站的6kV、10kV或35kV主母线上。
本产品可快速控制单相接地故障的发展，并可同时快速准确地选出故障线号，为在不间断供电的情况下进行单相接地故障的处理创造条件。
本产品具备电压监测、越限报警、常规综保功能，并可向外部回路输出二次电压信号，可取代常规的电压互感器柜。
● 环境条件
环境温度：-25~+50℃
海拔高度：≤2000m
空气湿度：日平均湿度≤96%、月平均湿度≤90%
地震烈度：8度(水平加速度0.25g、垂直加速度0.105g)
周围环境：不得有粉尘、煤气、烟气等具有爆炸性、腐蚀性和易燃性的混合物
对于高海拔地区、户外场所、腐蚀性场所等运行环境恶劣的条件，订货时须明确提出，我方可根据装置的特殊运行环境，设计制造满足现场运行条件的产品。
